芯片描述
芯片特點
○ | 8 位CPU | ○ |
2.4V~3.6V 工作電壓范圍 -40~85℃ 工作溫度范圍 |
|
○ |
內部高精度RC(可校準)、低功耗RC,不同工作模式選擇 運行模式1:<550μA@RC 4MHz @CPU 4MHz 運行模式2:<400μA@RC 4MHz @CPU 2MHz 休眠模式:2μA |
○ | 6k Words OTP(One Time Programmable)程序存儲器,256 Byte數據存儲器 | |
○ | 掉電檢測及WDT,可防止CPU 進入死循環 | ○ |
高解析度ΣΔADC模數轉換器: 零輸入電壓,零輸出電壓;高輸入阻抗(內置輸入緩沖器);內置絕對溫度檢測器 |
|
○ | 1.2V 內部類比電路共地電壓源 | ○ | LVD 低電壓檢測功能,14 段檢測電壓設置與外部輸入電壓檢測功能 | |
○ |
可程序化多功能網絡 電壓/電阻/電容換擋測量,定電壓/定電流輸出,元件可自我校正,元件正負極性判別 |
○ |
4×14 LCD液晶驅動器 Static、1/2、1/3、1/4 Duty 及1/3 Bias 內置Charge Pump 穩壓線路,可提供4 種LCD 偏壓 |
|
○ | 17 個IO 端口 | ○ | 8-bit Timer A:8-bit Timer C 具有PWM/PFM 波形產生功能 | |
○ |
多功能比較器 具有遲滯與Latch 功能,可降低glitch;可程序化設定比較電壓;可作為短路測試,頻率測量或電容充放電頻率測量 |
○ | 模擬電壓源VDDA 可選擇4 種輸出電壓,具有10mA 穩壓電壓源輸出能力 | |
UART 模組 | 支持6 級堆棧 | |||
支持BIE 功能,結合燒錄子程序,可以省去外部EEPROM芯片 | 內置1.111MΩ、101KΩ、10KΩ、1KΩ 比例電阻,可分別選擇啟用內置或外置 | |||
封裝形式:LQFP64封裝、軟封 |

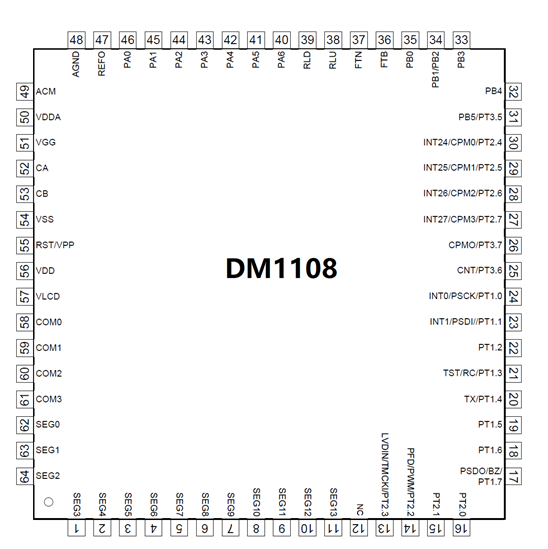

芯片框圖
