芯片描述
芯片特點
| ○ |
存儲器配置 程序存儲器OTPROM：4K*16bits 數據存儲器SRAM：256*8bits 堆棧：8級 LCD顯示存儲器：4*16bits |
○ |
I/O端口配置 雙向端口：P0，P1，P2，P3 喚醒：P0 上拉電阻：P0，P1 外部中斷：P0 高灌電流：P2，P3 |
|
| ○ |
指令集 指令周期為1個時鐘 所有指令長度都是1個字 絕大部分指令為1個指令周期 最大的最高周期為“2” 跳轉指令可以跳轉到整個ROM區域 高灌電流：P2，P3 CPU頻率有4個選項：HRC/4、/8、/16、/32 |
○ |
兩個8位定時器 T0：時基定時器，內置0.5S RTC模式 TC0：自動重置 Timer/Counter/PWM0/Buzzer |
|
| ○ |
1個Buzzer輸出 Buzzer Output P03，可配置頻率 0.98K / 1.96K / 3.9K/ 7.8K |
○ |
可編程增益放大器 增益選項：1x/4x/8x/16x/32x/64x/128x /200x |
|
| ○ |
20-bit Sigma-Delta ADC ADC增益選項：1x/2x ADC偏置選項：（-1/4, -2/4, -3/4）* Vref ADC中斷和Green模式喚醒功能 4個ADC通道，可配置為： 2組全差分通道 4個獨立通道 |
○ |
5個中斷源 3個內部中斷： T0, TC0, ADC 2個外部中斷：INT0/INT1，UART(TX,RX) |
|
| ○ |
單電源供電 2.4~3.6V（模擬部分） 2.0~3.6V（數字部分） |
○ | 內置看門狗定時器 | |
| ○ | 內置電壓調制器（AVDDR），2.4V輸出電壓、大10mA驅動電流（可選擇2.4V、2.8V、3.2V） | ○ | 內置電壓調制器AVE，可選 2V/1.5V/0.75/1V | |
| ○ | 內置1.2V帶隙基準電壓，可以作為電池電壓監測 | ○ | 內置2.2~3.6V的LBT，具有 8 段檢測電壓設置與外部輸入電壓檢測功能 | |
| ○ | 內置ADC參考電壓 0.23V~1.6V | ○ | 帶低壓燒錄功能，內部生成6.5V的ISP燒錄電壓 | |
| ○ | 內置有溫度傳感器 | ○ |
LCD 驅動 1/3 or 1/2 bias 可選 4 common * 16 segment 可驅動電阻及電容型LCD 電容型LCD電壓范圍：2.6 ~3.3V R-type Mode |
|
| ○ | P2/P3具有大電流驅動能力，可驅動LED顯示 | ○ |
雙時鐘系統可以提供四種工作模式（內部HRC：~8MHz，LRC：~32kHz） normal模式：快慢頻時鐘均打開，快頻時鐘作為CPU時鐘源 slow模式：慢頻時鐘打開，慢頻時鐘（根據IHRC_IRTC來選擇LRC或LXT作為慢頻時鐘源）作為CPU時鐘源，快頻時鐘由STPHX決定是否開啟 green模式：CPU停止，慢頻時鐘打開，快頻時鐘由STPHX決定是否開啟；可通過P0/T0/TC0/ADC 喚醒 stop模式：快慢頻時鐘均關閉，僅可通過P0喚醒 |
|
| ○ |
封裝形式 DICE/LQFP48/QFN40 |

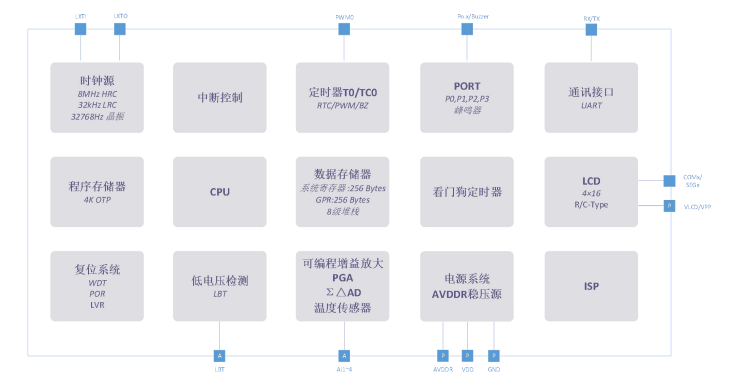

芯片框圖
