芯片描述
芯片特點
| ○ | 8 位加強型精簡指令集，共有 71 個指令包含硬件乘法指令及查表指令 H08D，支持C Compiler 編譯環境 | ○ | 數字電源工作電壓范圍 2.2V to 5.5V，模擬電源工作電壓 2.4V to 4.5V，-40~85℃工作溫度范圍 | |
| ○ | 支持外部石英震蕩器 1MHz~16MHz/32768Hz 及內部高精度 RC 震蕩器1.834MHz/3.686MHz/7.834MHz Mode 多種 CPU 工作頻率切換選擇，可讓使用者達到好的省電規劃 | ○ | 8KWord OTP（One Time Programmable）Type 程序內存，512Byte 數據存儲器 | |
| ○ | Brownout detector 及 Watch dog Timer，可防止 CPU 進入死機模式 | ○ |
24bit 全差動輸入 ΣΔADC 模擬數字轉換器 內置 R type PGA（Programmable Gain Amplifier）及可有 1/4、1/2、1...512 倍多種輸入信號放大倍率選擇 內置輸入零點調整，可針對不同應用增加其量測范圍 取樣頻率 1MHz 超取樣頻率設置 64～65536 梳狀濾波器采二階/三階設計，轉換頻率達 7.8Ksps 內置絕對溫度傳感器 TPS |
|
| ○ |
2 個軌對軌運算放大器 OPAMP CMOS 輸入，1MHz 增益帶寬 |
○ | LVD 低電壓檢測功能具 14 段檢測電壓設置與外部輸入電壓檢測功能 | |
| ○ |
身體阻抗測量線路 任意波形輸出功能，支持 64bytes 獨立內存控制，輸出頻率可達 5KHz~250KHz 范圍 4 電極身體阻抗與相位測量 |
○ | 模擬電壓源 VDDA 可選擇幾種不同輸出電壓，具 10mA 穩壓電壓源輸出能力 | |
| ○ |
4x40 LCD 液晶驅動器 1/4 Duty、1/3 Bias 內建 Charge Pump 穩壓線路，可提供多段 LCD 偏壓 44 個 LCD 端口可設定數字輸入輸出端口 |
○ | 定電壓升壓穩壓線路 15mA 驅動能力 | |
| ○ | 2 個 8-bit Timer A1 | ○ | 16-bit Timer B 模塊具多種 PWM 輸出功能 | |
| ○ | Timer C 模塊具 Capture/Compare 功能 | ○ |
64 words Built-In EPROM（BIE），內建 2.75V 低壓刻錄控制電路 |
|
| ○ | 2 組串行通訊 EUART 模塊 | ○ | Support 8 stack level |

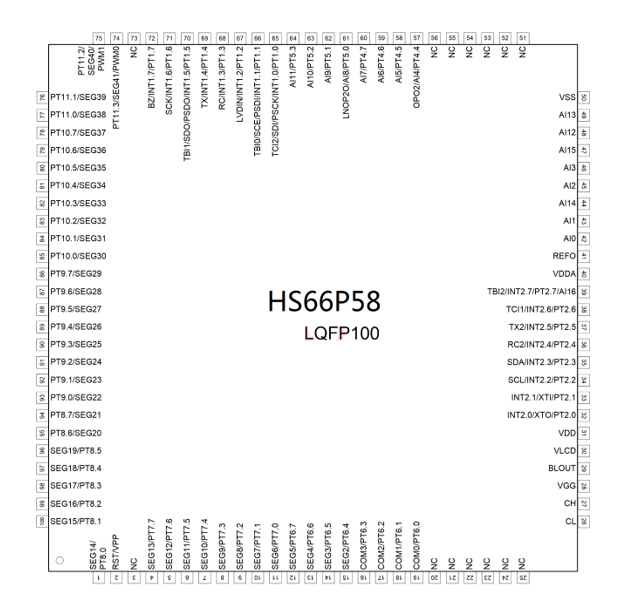

芯片框圖
應用方案
