芯片描述
芯片特點
| ○ | 8 位精簡指令集，共有 66 條指令 | ○ | 2.2V~3.6V 工作電壓范圍，-40℃~85℃工作溫度范圍 | |
| ○ |
外部石英震蕩器及內置高精度RC 震蕩器，6 種 CPU 工作時鐘切換選擇，可讓用戶達到省電規劃 運行模式 300uA@2MHz 待機模式 3uA@28KHz 休眠模式 1uA |
○ | 8KWord OTP 程序存儲器，256Byte 數據存儲器 | |
| ○ | 掉電檢測和看門狗定時器，可防止 CPU 進入死機模式 | ○ |
18bit 全差分輸入 ΣΔADC 模擬數字轉換器 內置 PGA（Programmable Gain Amplifier），有 1/4、1/2、1…128 倍多種輸入信號放大倍率選擇 內置輸入零點調整 可選擇不同的數據輸出速率，高可達 1.95ksps |
|
| ○ | 低輸入噪聲（＜1uVpp）運算放大器，可提供高輸出阻抗小信號的放大及小電流的電壓轉換 | ○ | 1.0V 的內部模擬電路共地電壓源，具有 Push-Pull 驅動能力，可提供傳感器驅動電壓 | |
| ○ | LVD 低電壓檢測功能，具有 14 段檢測電壓選擇與外部輸入電壓檢測功能 | ○ | 模擬電壓源 VDDA 2.4V，具有 10mA 穩壓電源輸出能力 | |
| ○ |
4×32 LCD 液晶驅動器 1/3 Bias、1/4 Duty 內置電荷泵穩壓線路，提供 4 種LCD 偏壓 |
○ | 8 位定時器 A | |
| ○ | 8 位定時器 C，具有PWM/PFD 波形產生功能 | ○ | 內置低壓燒錄 EPROM | |
| ○ | 大支持 6 級堆棧 |
芯片框圖
 |
 |
 |

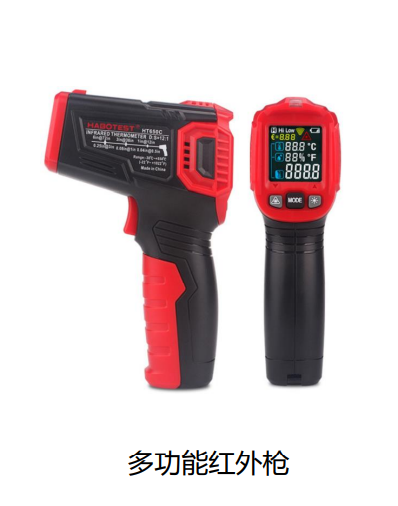

應用方案
