芯片描述
SFM8P7722 本電路是一款內置有 4k×16-bitOTP 程序存儲器的高性能低功耗的 8 位微控制器，內置有 8 通道、14-bit ADC，低噪聲放大器及 4×20 LCD 顯示驅動電路，主要用于廚房秤、人體秤、血糖計、傳感器計量等。芯片特點
| ○ | 八位微控制器，37 條單字指令 | ○ | 內置 4k?16-bit OTPROM，256-byte RAM | |
| ○ | 8 級硬件堆棧 | ○ | 外部晶體振蕩器：32768Hz | |
| ○ | 內置振蕩器：1MHz | ○ | 24 個雙向輸入輸出口（包括蜂鳴輸出和 PDM 輸出） | |
| ○ | 兩個 PDM（脈沖密度調制）輸出 | ○ | 蜂鳴輸出 | |
| ○ | I2C 串行 IO 端口（從控制器模式） | ○ | 4?20 LCD 驅動器 | |
| ○ | 8 個中斷源（5 個外部中斷，3 個內部中斷） | ○ | 看門狗定時器 | |
| ○ | 內置低壓復位及低壓檢測電路 | ○ | 8 通道 14 位全差分 ADC（輸出速率和分辨率可編程） | |
| ○ | 1 個帶斬波器的低噪聲運算放大器 | ○ | 內部硅溫度傳感電路 | |
| ○ | 內置電荷泵倍壓電路和穩壓電路（輸出 3.75V） | ○ | 內置帶隙基準參考電壓 | |
| ○ | 封裝形式：DIE、QFP100 |

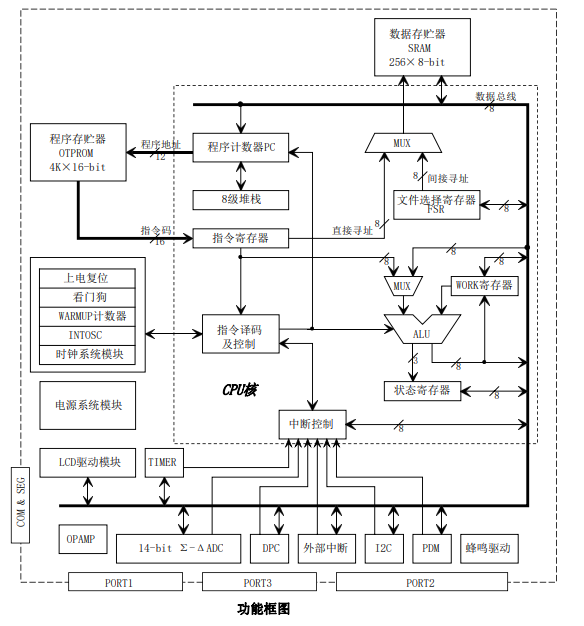

芯片框圖
